SIRIUS数据采集系统

USB/ETHERCAT 接口: SIRIUS 数据采集系统可以通过 USB 或 EtherCAT 总线连接到与 Windows 操作系统兼容的计算机或者连接至我们的高性能 SBOX 数据记录仪。
任意传感器: 支持多种不同的前端放大器，可采集市面上几乎所有传感器的信号类型。 IEPE、电压、高压、电荷、全桥/半桥/1/4桥、LVDT、铂电阻、热电偶、电流、电阻、计数器、编码器和数字输入均可支持。
通用模拟放大器: 通用模拟放大器原生支持电压和全桥/半桥/1/4桥信号采集，通过连接 DSI 适配器 可以采集IEPE、电荷、热电偶、铂电阻、电流、电阻及LVDT 信号 。
160 dB 动态范围: 我们的 DualCoreADC? 技术通过在每个模拟通道上使用双24位 delta-sigma ADC 及抗混叠滤波器，在时域和频域中可实现惊人的 160 dB 动态范围，每个通道采样率可达 200 kHz。
1 MHz 采样率: 软硬件的上乘结合使 SIRIUS HS 设备能够以高达 1 MHz /通道的采样率进行实时采集、数据处理并将数据存储至磁盘。
高隔离:  通道间和通道对地的高隔离可以防止高电压损坏系统，并避免接地环路。
扩展灵活: SIRIUS 数据采集系统可以根据需求进行扩展。 通道数量可以从单个通道开始，然后随时可以将系统扩展到数千个通道。
传感器供电: 放大器可为传感器提供通道隔离的可程控激励电源。
数字/计数器/编码器输入: 每个通道可以作为 3 个数字输入，1个计数器/编码器、测量周期、脉冲宽度、占空比或者使用 SUPERCOUNTER 技术**测量频率和角度。
CAN 总线隔离输入: 高速 CAN 2.0b 总线，1 Mbit/sec 数据速率，支持CCP、OBDII、J1939及 CAN 输出功能。
模拟输出/信号发生器: SIRIUS 模块可以配置 8 通道模拟输出，这些输出可作为多通道函数发生器（需要购买软件选项）、回放数据或控制设备使用，输出电压信号范围为±10V。
完全同步: 所有模拟、数字及 CAN 通道都能以毫秒精度进行同步。
软件终身免费升级: 标配功能丰富、简单易用、 广受赞誉的数据采集软件 - Dewesoft X 。软件后续升级长久免费，无隐藏收费，后期也不会收取维护费等相关费用。

下一代数据采集系统
SIRIUS 数据采集系统被设计为灵活、模块化、可扩展和**的采集设备。SIRIUS 的开发的主要目标是创建一种易于使用的设备，避免在测量过程中频繁出现错误。
SIRIUS 系列产品有多种配置方式。单个模块模拟通道数为1~16个，多个模块可以通过菊花链连接在一起扩展通道数。SIRIUS 系列产品提供了一系列模拟放大器，几乎可以连接任何类型的传感器。
SIRIUS 集成了 DualCoreADC?, SUPERCOUNTERS?, 高隔离等**技术以及非凡的 Dewesoft X3 数据采集软件，使得SIRIUS 产品成为当今市场上独树一帜的数据采集解决方案。

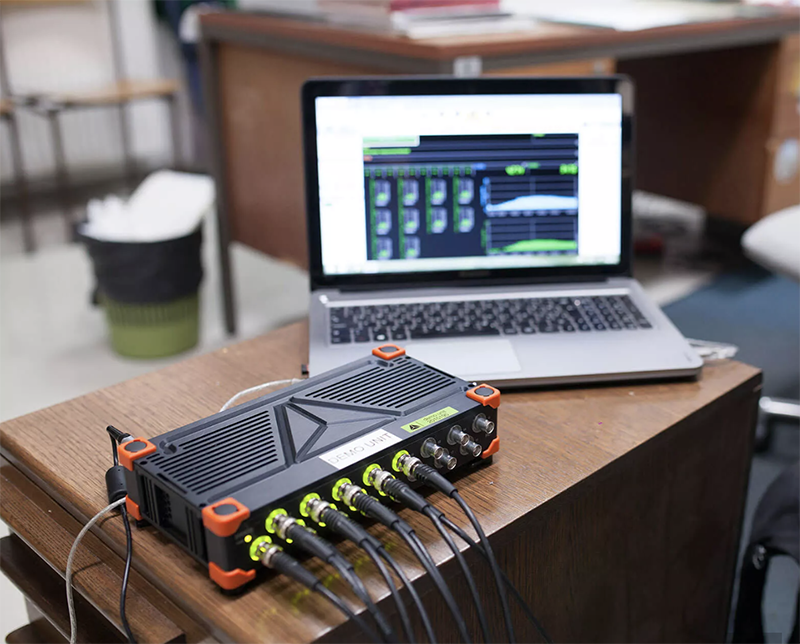

直观易用
使用 SIRIUS 不需要任何复杂的配置设置或进行编程。
通过即插即用功能，智能传感器和上等 TEDS 支持，使用SIRIUS 进行测试非常容易。用户能够快速找到需要设置的选项，并随时可以进行测量。
SIRIUS 不但可以获得**的测量结果，而且能够以丰富的显示形式进行数据展示。 只需从多种显示控件中选择一种，拖动到合适的大小和位置，并与需要的通道关联即可。瞧！ 它像魔术一样工作。

双 AD 技术 - 高动态范围
DualCoreADC? 技术解决了信号测量中经常遇到的问题 - 削波、噪声和高频混叠产生的虚假频率。 如果输入信号超出预期（高于设定量程），实际信号将被削波。这将导致测量结果错误，用户将不得不重新进行测试。
DualCoreADC? 技术能够有效避免这些问题。每个通道都有两个放大器和 AD，高增益和低增益的放大器在同时测量输入信号。 这样可以实现在传感器大量程下兼顾微小信号的测量精度，并防止信号被削波。
借助 DualCoreADC? 技术，SIRIUS 产品的信噪比超过 130 dB，动态范围可达 160 dB。相较单 24-bit 位系统有近 20 倍的提升。

通道间/与地隔离
SIRIUS 仪器具有 ±1000 V 通道间及通道对地隔离，甚至对传感器的供电也有隔离?；?。
通过此种隔离技术，用户可以直接测量高压电势，也不会遇到共模电压问题。如果测试中使用非隔离传感器进行诸如振动，温度之类的测量，传感器安装表面与数采系统的地存在较高的电势差，使用我们的测试系统不会产生任何问题。与之相反，在这种情况下，非隔离的数采系统将会得到错误的测量结果甚至造成仪器损坏。 使用隔离版 SIRIUS，无需担心此类问题。
数字隔离还有另一个很大的优势 - 避免前端放大器的带宽衰减。SIRIUS提供“无忧”测量模式，噪声更低、无接地环路风险以及更佳的信号质量。
如果对隔离要求较低，同时需要更低的价格，可以选择普通版 SIRIUS，仅提供通道电源隔离的功能，而没有通道-通道隔离的功能。

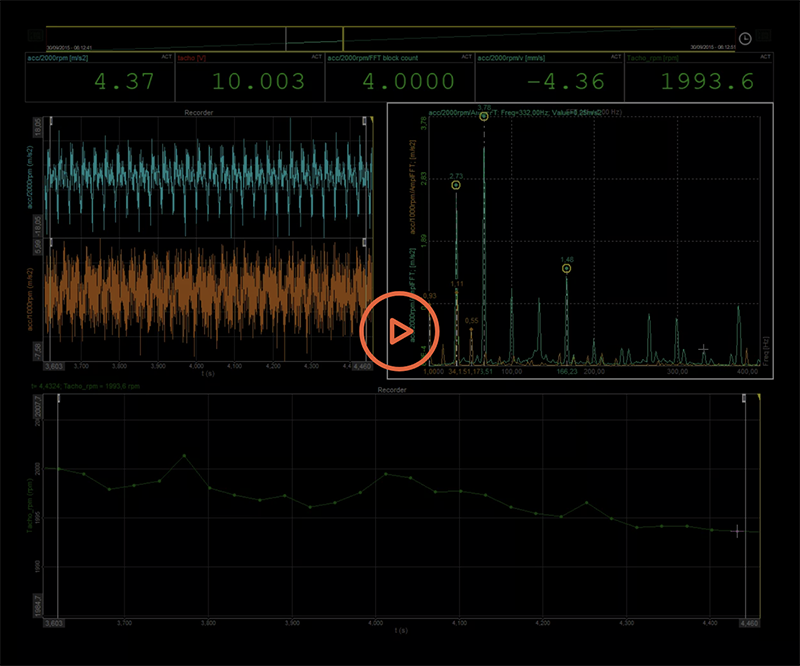

**的计数器/编码器测量
SIRIUS 设备所有计数器/编码器输入中均采用了一种称为 SUPERCOUNTER? 的技术。
计数器主要用于测量旋转机械的转速（RPM）和转角信号。相比于只能输出整数如1、2、3、4且有1个采样点延迟的传统计数器，SUPERCOUNTER? 技术计数器通道可以输出更**的数值如：1.37、1.87、2.37 ...而且时间和幅值完全同步。这是通过使用一个额外的计数器测量信号上升沿的准确时间实现的。SUPERCOUNTERs? 计数器基于102.4MHz内部时基工作，始终独立于当前采样频率。
计数器输入与模拟、CAN总线和其他信号源数据完全同步， 并可用于动平衡、阶次跟踪、扭转振动等应用。
关于 SUPERCOUNTER? 技术计数器输入相关信息， 请参阅 数字计数器在线培训教程。

模拟输出
SIRIUS 模块背板可配置 8 个模拟输出通道。模拟输出有以下 4 种功能:

• 多通道信号发生器 (需要软件授权)

• 独立信号调理放大器

• 通道控制

• 数据回放

过采样输出
类似于输入通道的 Sigma-Delta A/D转换器，模拟输出也采用了一种特殊的过采样技术, 确保很高的频率也可以被精准地输出。尽管 SIRIUS 模块采样率为 200 kHz，但是模拟输出信号的质量堪比使用 1MHz 采样频率。

同步
SIRIUS 硬件能够采集不同的信号，如电压、应变、ICP / IEPE、电荷、CAN、计数器/编码器和数字信号。依托 Dewesoft X3 软件的强大功能，用户还可以从以下接口，如 GPS、Flexray、网口、串口、PCM 遥测等很多总线接口采集数据。
即使每个数据源的采样速率不同，所有数据也能够以微秒精度进行上乘同步。这一切都要归功于我们的计时和 GPS 同步技术。
Dewesoft 支持视频同步功能。Dewesoft 集成了性能强大的视频引擎，该引擎既支持常见的 DirectX 网络摄像头，也支持第三方热成像仪和高速视频摄像机，高速相机数据与模拟量数据完全同步。

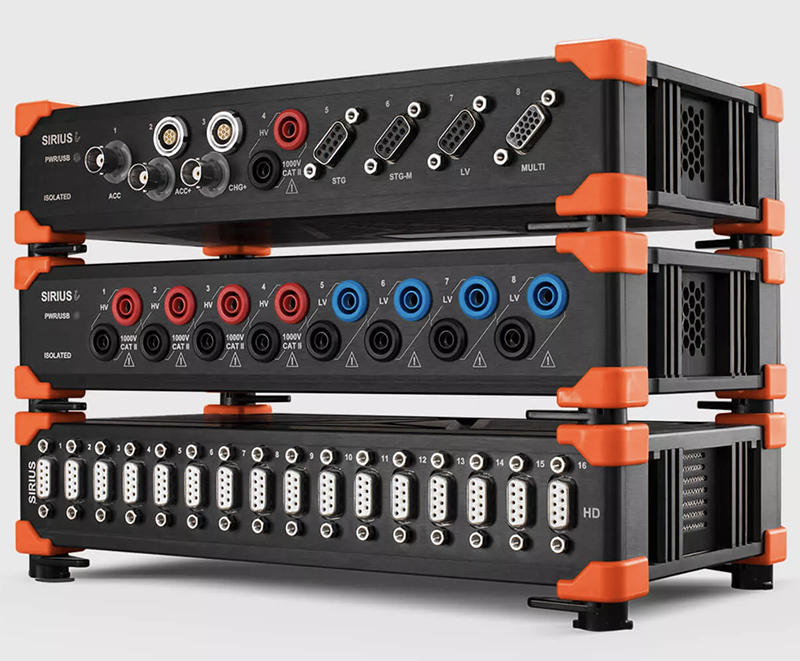

扩展和分布式采集
SIRIUS 可以单独使用，也可以通过快装卡扣堆叠在一起通过串接的方式组成一个大型的数据采集系统。
通过 EtherCAT 总线，SIRIUS 模块可以分布布置在靠近传感器的位置，以提高信号质量。SIRIUS ?？橹涞氖萃ㄑ?、供电和同步，所有功能仅需一根电缆，相邻节点之间的距离可达100米。
对多台仪器进行配置就如同使用单台设备一样简单。

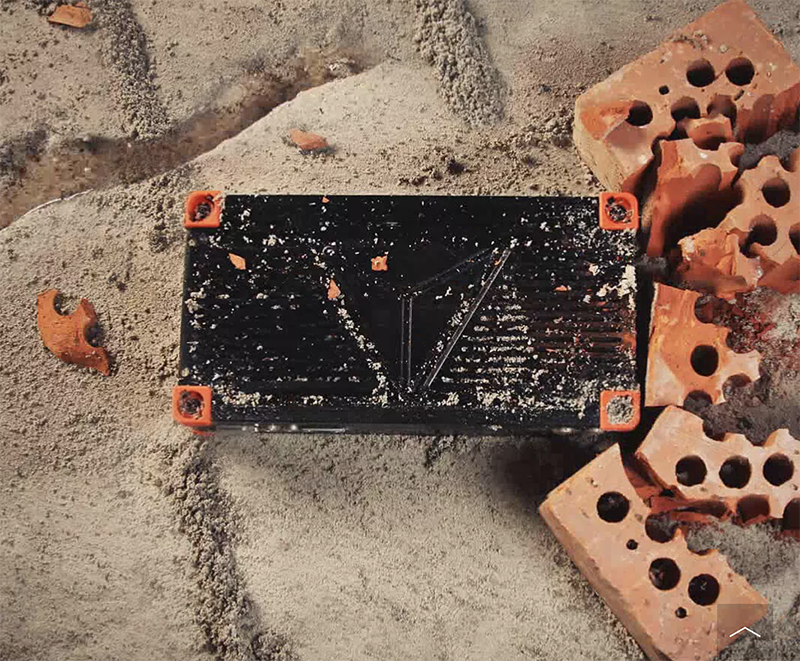

无风扇
SIRIUS ?？橐部梢约稍谖薹缟燃峁贪婊渲?，无需风扇冷却散热，适合可在重工业及粉尘环境中进行的测量应用。
无风扇版本 SIRIUS 防护等级为 IP50，完全满足防尘要求。
如果需要更为坚固、支持防水，IP67 防护等级的设备，请参阅 SIRIUS 防水版数据采集系统 。

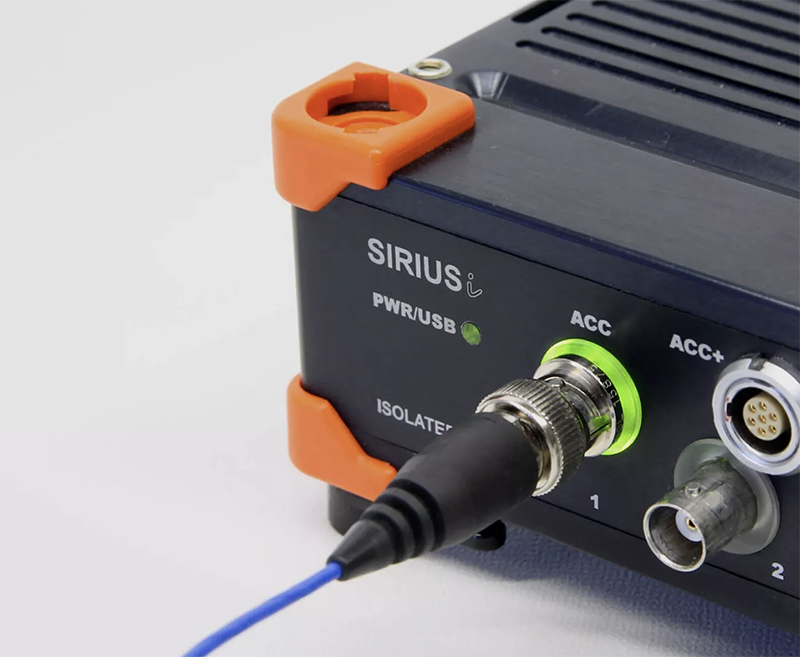

IEPE 传感器状态监测
SIRIUS ACC 前端放大器输入接头上有一个 LED 状态指示环。在接入 IEPE 传感器后，放大器会持续监测流向传感器的电流，根据传感器的阻抗是否正常，LED 指示环会自动切换为绿色或者红色。
通过这种方式，用户能够立即获得 IEPE 传感器状态及接线正确与否的视觉反馈。 这只是一个很小但非常有用的细节，但可以让测试工程师的工作更加直观简单。

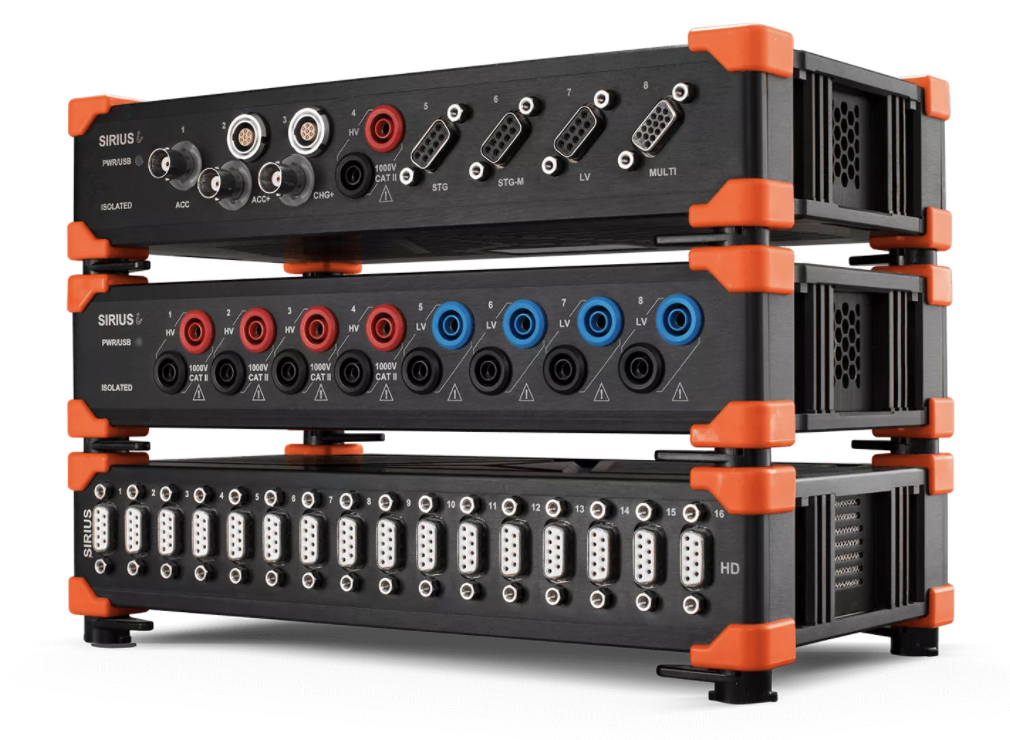

前端可定制
SIRIUS 数采?？橛?8 通道或 16 通道配置，有两个选项：
完全隔离版 (通道间、通道对地均有 1000V 电气隔离) 或
差分版 (仅隔离电源)。
提供标准前端配置，用户也可以使用选择放大器和连接器类型，对前端自由定制。 用户可以对应下面的放大器类型，对八个可用通道插槽中的每一个放大器前端进行定制：
放大器类型 ADC 类型 采样率 动态范围
双核放大器 (DC) 双 24-bit Delta-sigma ADC，抗混叠滤波 200 kS/sec 160 dB
高密度放大器 (HD) 24-bit Delta-sigma ADC，抗混叠滤波 200 kS/sec  137 dB
高速放大器 (HS) 16-bit SAR ADC 1 MS/sec 100 dB

DualCoreADC? 放大器
200 kS / s 采样率、高动态双 24 位 AD、可达 160 dB 动态范围。 SIRIUS  DualCoreADC 系列?？橹С峙渲靡韵吕嘈偷那岸朔糯笃鳎?br/>UNI：适用于所有应变类型、IEPE 传感器和高输入范围的全能通用放大器。 提供 DSUB9 和 LEMO L2B10f 连接器。 与 DSI 适配器兼容。
STG: 通用、灵活的前端放大器，支持应变和其他传感器，接头形式支持 DSUB9, LEMO L1B7f, L2B7f 和L2B10f?？闪?DSI 适配器。
STGM: 适用于应变测量的通用型放大器，具有很高的性价比。接头形式为 DSUB9 ?？闪?DSI 适配器。
ACC: 动态范围很高的 IEPE/电压放大器，可用于连接加速度计和麦克风。接头形式为 BNC。
CHG: 动态范围很高的电荷/IEPE/电压放大器，可用于连接加速度计和麦克风。接头形式为 BNC。
HV: 适用于电力应用、满足 CATII、CATIII标准的 ±1200V 电压测量放大器。香蕉接头。
LV: 适用于连接电流传感器和其他传感器的多功能 ±200V 通用电压放大器。 接头形式支持 DSUB9 和香蕉接头?？闪?DSI 适配器。
MIC200：用于 200V 极化麦克风的隔离电压放大器。 提供 L2B7f LEMO 连接器。

高密度放大器
200 kS / s 采样率、单 24 位 AD、16个输入通道。SIRIUS 高密度系列?？樾约郾雀?，支持配置以下类型的前端放大器：
16xSTGS: 通用型应变前端放大器，可连接 DSI 适配器。接头形式为 DSUB9 或 LEMO L1B10f。
16xACC: IEPE/电压信号前端放大器，可用于连接加速度计和麦克风。
16xLV DSUB: 适用于连接多种传感器的通用型电压放大器，可连接 DSI 适配器。接头形式为 DSUB9 或 BNC 。

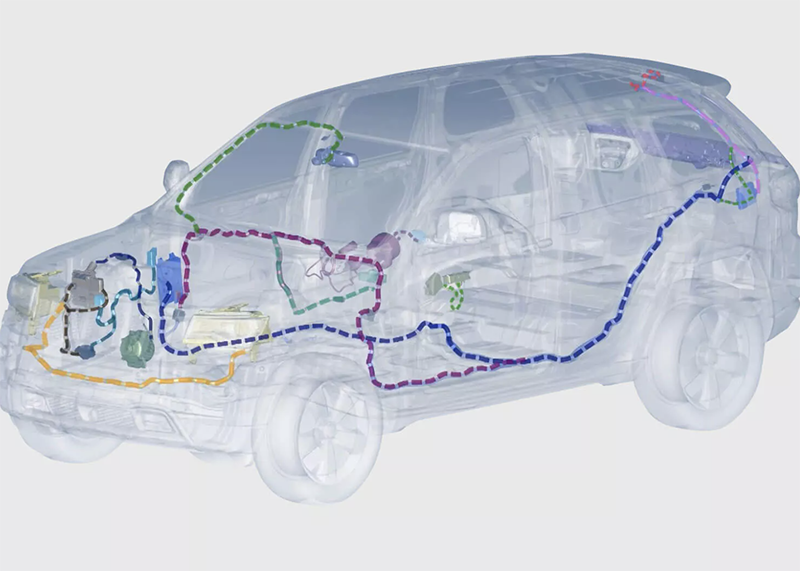

CAN 和 CAN FD
接口分析 CAN 和 CAN FD 数据
SIRIUS ?？榛璞副昱?CAN 接口也可选配 CAN FD，用于分析 CAN 总线数据。CAN 接口允许以 1 Mbit/s 的全速传输和接收 CAN 2.0b 数据。CAN FD 接口是支持高达 8 Mbps 数据速率的高速 CAN 接口。
CAN 该接口同时兼容 J1939、J1587 和 OBD II 协议的 CAN 数据进行解码。
所有 CAN 通道都是隔离的，因此即便在嘈杂的环境中进行 CAN 数据采集也无需担心，可获得更佳的信号质量。
SIRIUS CAN 接口提供以下功能:
同步采集 CAN 数据和模拟数据。
先进的 CAN 记录、存储和分析。
CAN 报文的在线监测和解码。
离线 CAN 报文解码。
多种 CAN 数据显示方式。
CAN 通道的在线和离线数学分析。
CAN DBC 文件导入和导出。
基于 CAN 的 OBDII、J1939 和 XCP/CCP 支持。
CAN 传输功能。

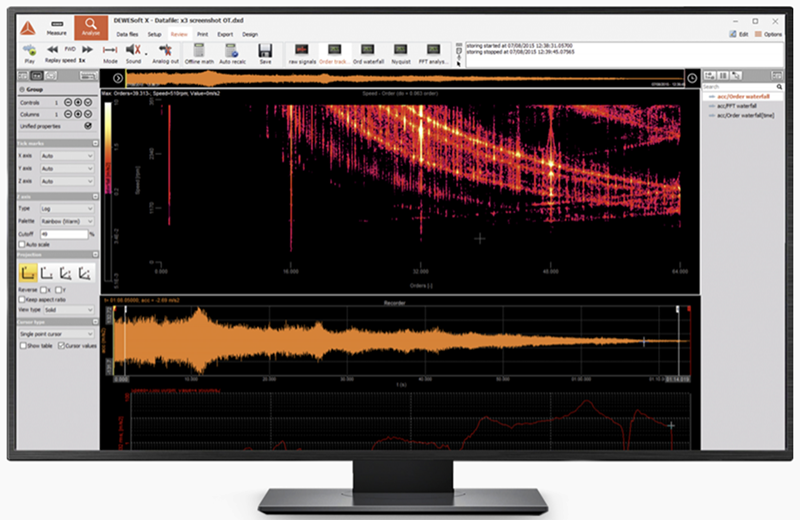

免费提供数据采集软件
所有 Dewesoft 数据采集系统均免费提供屡获殊荣的 DewesoftX 专业版 数据采集软件。DewesoftX 是世面上先进且易于使用的数据采集和信号处理软件。 DewesoftX 的灵活性和不断增加的信号处理功能将帮助您解决所有测试和测量需求。与其他 DAQ 系统相比，我们的DAQ 软件为您提供了许多优势。即插即用，硬件自动检测，智能 TEDS 传感器，上等存储、实时显示以及强大的数学库等功能将把测量和分析功能不断提升到新的水平。
